（事例1）土工事 ①工種名又は作業名等：土工事 ②品質管理項目と設定理由：根切り底の土質の確認を、重要な品質管理項目として設定した。本工事は直接基礎を採用していることから、基礎の支持地盤である根切り底の土質が、地耐力に直接影響するためである。 ③実施内容と確認・検査方法：根切り底の土質が、支持地盤として設定している土質名と合致していることを、ボーリング調査時に採取した土質標本と照合することで確認した。 （事例2）鉄骨工事 ①工種名又は作業名等：鉄骨工事 ②品質管理項目と設定理由：現場溶接部における欠陥の有無の確認を、重点管理項目とした。現場での溶接は気象の影響を受けやすく、構造強度に影響を及ぼすような欠陥を生じやすいためである。 ③実施内容と確認・検査方法：現場で溶接を行った箇所の全数について、目視による外観検査と溶接継目内部の非破壊検査を実施した。非破壊検査は、超音波探傷試験機を用いて、有資格者が実施した。 （事例3）鉄筋工事 ①工種名又は作業名等：鉄筋工事 ②品質管理項目と設定理由：基礎梁主筋の接合に、グラウト方式のねじ節鉄筋継手を用いることから、接合部のカップラーへのグラウト充填状況と、鉄筋端部のカップラーへの挿入長さを品質管理項目として設定した。 ③実施内容と確認・検査方法：グラウトの充填状況について、グラウトがカップラーから十分にはみ出していることを目視で確認し、鉄筋端部のカップラーへの挿入長さが適切であることを、超音波測定試験により確認した。 【設問2】 ①取組：品質に関する重点管理項目や管理目標を、現場における管理方針として明文化し、現場全体への周知をはかる。 ②良い効果：品質の重点管理項目、管理目標を明文化することで、経験の浅い所員や作業員であっても、品質管理を的確に行うことができる。

（事例1）タイル工事 ①工種名又は作業名等：タイル工事 ②品質管理項目と設定理由：外壁タイルの適切な接着強度の確保を、重点的に品質管理を行う項目として設定した。外壁の直下に歩道があり、タイルのはく落による事故が想定されるためである。 ③実施内容と確認・検査方法：外壁タイルの引張接着強度の測定を実施した。測定には、油圧式接着力試験機を用いた。試験体は、目地部分をコンクリート面まで切断して周囲との絶縁を行った。 （事例2）防水工事（シーリング工事） ①工種名又は作業名等：防水工事（シーリング工事） ②品質管理項目と設定理由：シーリング工事の品質管理項目として、シーリング材の充填状況と硬化状況、接着状況の確認を設定した。シーリング材の充填不足や硬化不良、接着不良は漏水の直接的な原因となる。 ③実施内容と確認・検査方法：シーリング工事の実施後に、シーリング材の充填不足がないことを目視で確認するとともに、指で直接シーリング材を押すことで、硬化不良や接着不良がないことを確認した。 （事例3）木工事（内部造作工事） ①工種名又は作業名等：木工事（内部造作工事） ②品質管理項目と設定理由：内部造作工事に使用する木材の含水率を、重要な品質管理項目として設定した。木材は、乾燥すると反る性質があることから、造作材の含水率の確認が重要と考えた。 ③実施内容と確認・検査方法：内部造作工事の実施前に、搬入された木材について、高周波水分計を用いて含水率を測定して、使用する造作材の含水率が15%以下であることを確認した。 【設問2】 ①取組：作業所における品質管理活動に必要な業務の分担を行い、品質管理活動における責任と権限を明確にする。 ②良い効果：作業所員の責任と権限が明確になることで、現場において作業所員が品質管理活動をスムーズに行えるようになる。

（事例1）耐震改修工事（あと施工アンカー工事） ①工種名又は作業名等：耐震改修工事（あと施工アンカー工事） ②品質管理項目と設定理由：鉄骨枠付きブレース架構の設置工事における、あと施工アンカーの既存RC躯体への定着の確認を品質管理項目とした。地震時にはあと施工アンカーに大きな引張力が生じるためである。 ③実施内容と確認・検査方法：施工されたあと施工アンカーの固着強度を、油圧式加力装置を用いた引張試験を実施して検査することで、アンカーが適切に施工され、確実に定着されていることを確認した。 （事例2）耐震改修工事（無収縮グラウト材） ①工種名又は作業名等：耐震改修工事 ②品質管理項目と設定理由：鉄骨枠付きブレース架構の設置工事において、既存RC躯体と鉄骨枠との間のすき間は、耐震性能を低下させることから、充填する無収縮グラウト材の流動性を重点品質管理項目とした。 ③実施内容と確認・検査方法：無収縮グラウト材の流動性を確認するため、コンシステンシー試験を行った。試験は、ロート法と簡易テーブルフロー試験を併用することで、より精度の高いものとした。 （事例3）防水工事（シーリング工事） ①工種名又は作業名等：防水工事（シーリング工事） ②品質管理項目と設定理由：外壁目地のシーリング打ち替え工事において、使用するシーリング材の接着性能の確保を重要な品質管理項目とした。外部に面するシーリング材の接着不良は、直接的な漏水の原因となる。 ③実施内容と確認・検査方法：シーリング材は、施工する被着体との組合せによっては接着性に問題の生じる可能性があることから、施工に先立って接着性試験を行い、接着性能を確認してから施工した。 【設問2】 ①取組：作業所において、施工品質管理表（QC工程表）を作成し、事務所内の見やすい場所に掲示する。 ②良い効果：QC工程表によって各工程の品質管理基準が明確になり、また、事務所内に掲示することで所員の品質に対する意識が向上する。

① 脚部の滑動・沈下防止 　脚部の滑動・沈下を防止するため、桁行方向および梁間方向に根がらみを設け、脚部にはベース金具を必ず使用する。地盤が軟弱な場合は、敷板・敷角の設置や地盤改良・鉄板敷きを検討する。 ② 支柱の間隔確保 　支柱の間隔は桁行方向1.85m以下、梁間方向1.5m以下とし、足場の倒壊・座屈を防止する。あわせて作業床の幅は400mm以上を確保する。

① 停止階の遮断設備 　停止階の出入口および荷積卸口には、人の落下・搬器との接触を防止するため、扉式・上下開閉式等の遮断設備（インターロック付）を設ける。 ② 強風時の倒壊防止 　瞬間風速35m/s以上の強風が予想される場合は、控え（ステー）を増設してマスト本体の倒壊を防止する。設置時は地盤に応じた基礎・控えの仕様を計算で確認する。

① 動線の分離 　作業員動線と車両動線を近接させず、原則として完全分離する。やむを得ず交差する箇所は、誘導員の配置・横断歩道・カーブミラーの設置で接触事故を防止する。 ② 幅員の適正設定 　幅員は通行する車両の最大幅＋必要余裕（片側0.5m程度）とし、過度に広げない。広げすぎると舗装・地盤改良コスト増のほか、第三者侵入リスク・場内速度超過を招く。

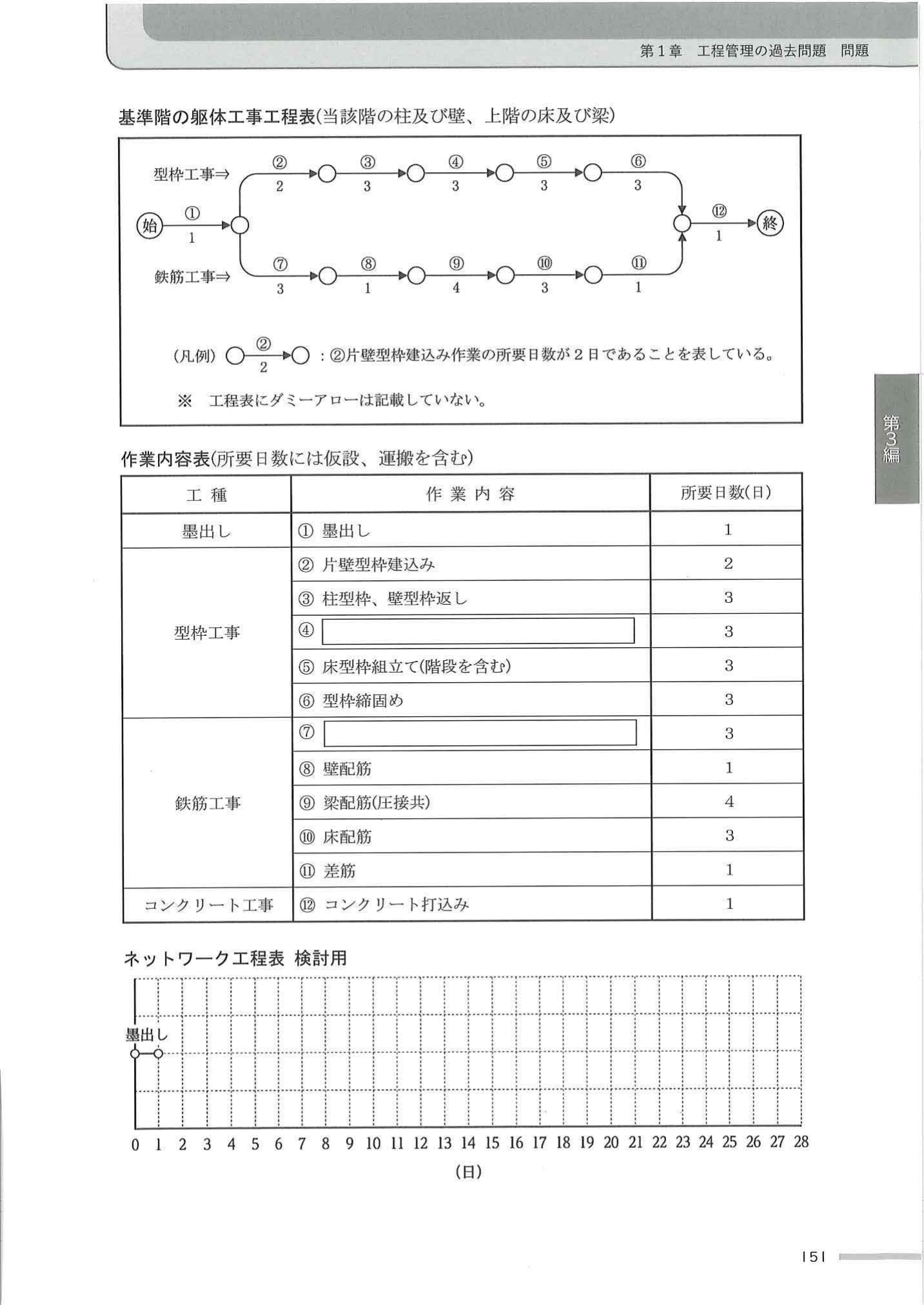

設問1：④＝梁型枠組立て、⑦＝柱配筋（圧接共） 設問2：作業③のEST＝5日 　　　（①墨出し1日＋②片壁型枠建込み2日＋⑧壁配筋1日＋他経路待ち＝1+3+1＝5日） 　　　※③は⑧壁配筋完了後に開始する条件あり 設問3： 　⑥のFF＝5日（22−（14＋3）＝5日） 　⑩のFF＝0日（21−（18＋3）＝0日／クリティカルパス上） 設問4：総所要日数＝24日 　　　（②が2日増・③が1日増の合計3日のうち、クリティカルパス上に伝搬するのは1日分。元の所要日数23日＋1日＝24日）

① 腹起しと山留め壁の密着 　切梁・腹起しと山留め壁の間にすき間が生じないよう設置し、すき間が生じた場合はモルタル・くさび・ライナープレート等で確実に充填してから切梁プレロードを導入する。 ② 盤圧計の適切配置 　切梁軸力を常時監視するため、盤圧計（ロードセル）を切梁と火打梁の交点付近、および腹起し近接位置に設置し、設計軸力との差異を日々記録する。

① 部位・かぶり厚に応じた使い分け 　部位ごとの鉄筋径・必要かぶり厚に応じて、バーサポート／スペーサーの材種・形状・寸法を使い分け、所定のかぶり厚さを確実に確保する。 ② 鋼製スペーサーの防錆処理 　鋼製スペーサーは型枠・コンクリート表面と接触する部分に錆が発生するとコンクリート表面に錆汁が浮き品質低下を招くため、接触部分に防錆処理（樹脂被覆・モルタル被覆等）を施したものを使用する。

① 縦さん木設置による支持部固定 　フラットデッキの長辺（端部）に縦さん木を設置し、釘止めにより支持部の固定度を確保する。コンクリート打込み時のずれ・浮きを防止し、計画かぶりを確保する。 ② 梁壁型枠の開き・傾倒防止 　フラットデッキ受け側の梁・壁型枠は、コンクリート側圧で開き・傾倒しないよう、水平つなぎ・筋交い・締付けボルト等で確実に補強する。

① 自由落下高さ・水平流動距離の管理 　コンクリートの自由落下高さおよび水平流動距離は、コンクリートが分離しない範囲（おおむね自由落下1.5m以下）に抑える。打込み高さが大きい場合は縦シュート・打込み筒を使用する。 ② 壁部分の打設方法 　壁部分は1〜2m間隔で打込み箇所を区切って横移動しながら打設し、流し込み距離を短くする。型枠内での横流し（バイブレータでの長距離移動）は材料分離を招くため禁止する。
